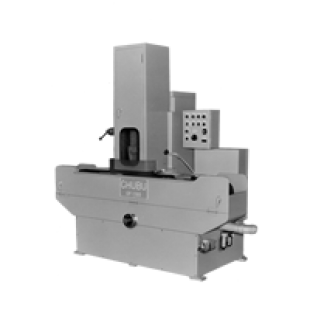

平面ベルト研削盤

プレス後のバリ取り等に威力を発揮。

この研削盤は従来の研削盤の砥石のかわりに研削ベルトを使用したコンベアータイプの平面ベルト研削盤です。本機は時間当りの研削量が極めて大きいこと、研削精度が良いこと、操作性の容易なこと等がその特長です。鋼や鋳鉄など磁性材料の加工にはコンベアー下の強力電磁プラテンが、また黄銅、アルミ、プラスチックなどの非磁性体には品物押えロールが補助的な保持力を発揮して、品物が自動送りされます。
CGS-150型、200型、300型はそれぞれベルト巾を意味しますが、ベルト巾が大きくなるに従って飛躍的にベルト巾単位当りの動力を大きくし、研削能力を強化すると同時に周長を大きくしてベルト寿命の延長を企りました。

平面ベルト研削盤の仕様

CGS-150 CGS-200 CGS-300
研削ベルトの寸法(幅×長)
Grinding Belt Size(W×L)
150×2500
mm
200×2500
mm
300×3000
mm
研削ベルト周速
Grinding Belt Speeds
1600
mm/min
コンベアベルト寸法
Conveyor Belt Size
150×4100
mm
200×4500
mm
300×5800
mm
工作物送り速度
Workpiece Feed Rate
0-10
m/min
電磁チャック寸法
Electromagnetic Chuck Size
150×300
mm
200×500
mm
300×600
mm
脱磁気寸法
Dewmagnetizer Size
150×206
mm
200×206
mm
300×206
mm
モーター
Main Motor
7.5
Kw
15
Kw
22
Kw
コンベアーモーター
Conveyor Motor
400
W
400
W
750
W
クーラントモーター
Coolant Motor
200
W
200
W
400
W
機械寸法(W×L×H)
Machine Dimension
2100×1000×2100
mm
2500×1400×2300
mm
2800×2000×2500
mm
機械重量
Machine Weight
1700
Kgs
2000
Kgs
2800
Kgs
