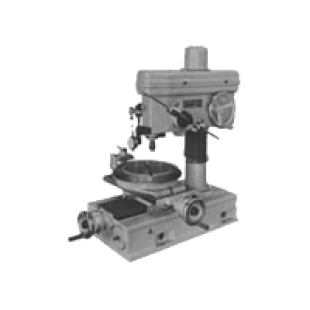

精密マイクロボール盤

大手企業の研究所・教育機関等を中心に納入実績があります。

精密超小穴あけに最適(φ0.1~3)
使いやすさと精度を追求した独創的メカニズム!

精密マイクロボール盤の特長

①精密な複合テーブルによりワークの位置決めが迅速に出来ます。
②割り出し精度を高くするため、マイクロカラーを大きくし操作が容易にしてあります。
③ドリス主軸は広範囲の速度変換ができ、高精度で安定しています。
④バランス式主軸昇降装置により、ソフトタッチな切削送りができます。
⑤用途によりスライダック方式による無断変速方式とプーリー変換方式による有段変速を選択できます。

精密マイクロボール盤の仕様

振り 370mm
コラムの直径 62mm
コラム側面と主軸との距離 210mm
主軸端とテーブル面との距離 45~175mm
主軸ヘッドの上下移動 130mm
主軸 速度範囲及び変換数
(r.p.m.)
スライダック方式(無段):4000~10000
プーリ変換方式(有段):
2P 1200/2400/4800/7200(60Hz)
4P 600/1200/2400/3600(60Hz)
直径 18mm
ノーズのテーパ ジャコブNo.1
上下移動距離 35mm
テーブル クロステーブルの大きさ 200×360mm
前後移動距離 165mm
左右移動距離 210mm
ベース 寸法(H×W×L) 135×310×565mm
所要動力 主電動機 200V/200W
所要床面積(L×W) 880×780mm
機械の高さ 860mm
正味重量 140Kgs

通常付属品

平ベルト・T溝ナット 各2式

オプション

①アルブレヒト製ドリルチャック
②ダイヤルゲージ 円テーブル寸法φ250×60mm(高さ)
③速度変換用プーリー テーブルセンタφ12:1ケ
④円テーブル T溝ナット:2ケ
この円テーブルは全手動操作のもので割出装置を持っています。
使用できる割出版の寸法は、内径φ254、外径φ400、厚み5~10です。
この割出板は御社にて御製作ください。
